当前位置:首页 > 产品展示 > 联轴器 >

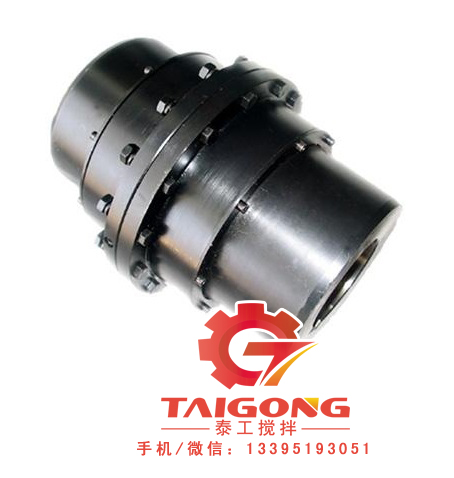

GICL型鼓形齿式联轴器(JB/ZQ4222-86)



注:由于市场价格时有波动,以下价格仅供参考,实际以销售人员报价为准,详情请拨打:13861821233

型号 公称扭矩 Tn(Nm) 许用转速[n] (r/min) 轴孔直径 d 1 、d 2 、d z 轴孔长度 D D 1 D 2 B A C C 1 C 2 e 转动惯量 (kgm 2 ) 重量(kg) Y Z 1 ,J L GICL1 630 4000 16 18 19 42 - 125 95 60 115 75 20 - - 30 0.009 5.9 20 22 24...
产地:中国>江苏>泰兴
供应商:江苏重泰减速机械有限公司
点这里给我发消息
电话:0510-80212111 13861821233 传真:0510-80212333
在线咨询 在线预订








型号 公称扭矩
Tn(N·m)
许用转速[n]
(r/min)
轴孔直径
d1、d2、dz
轴孔长度 D D1 D2 B A C C1 C2 e 转动惯量
(kg·m2)
重量(kg)
Y Z1,J
L
GICL1 630 4000 16 18 19 42 - 125 95 60 115 75 20 - - 30 0.009 5.9
20 22 24 52 38 10 - 24
25 28 62 44 2.5 - 19
30 32 35 38 82 60 15 22
GICL2 1120 4000 25 28 62 44 144 120 75 135 88 10.5 - 29 30 0.02 9.7
30 32 35 38 82 60 2.5 12.5 30
40 42 45 48 112 84 13.5 28
GICL3 2240 4000 30 32 35 38 82 60 174 140 95 155 106 3 24.5 25 30 0.047 17.2
40 42 45 48 50 55 56 112 84 17 28
60 142 107 35
GICL4 3550 3600 32 35 38 82 60 196 165 115 178 125 14 37 32 30 0.091 24.9
40 42 45 48 50 55 56 112 84 3 17 28
60 63 65 70 142 107 35
GICL5 5000 3300 40 42 45 48 50 55 56 112 84 224 183 130 198 142 3 25 28 30 0.167 38
60 63 65 70 71 75 142 107 20 35
80 172 132 22 43
GICL6 7100 3000 48 50 55 56 112 84 241 200 145 218 160 6 35 35 30 0.267 48.2
60 63 65 70 71 75 142 107 4 20 35
80 85 90 172 132 22 43
GICL7 10000 2680 60 63 65 70 71 75 142 107 260 230 160 244 180 4 35 35 30 0.453 68.9
80 85 90 95 172 132 22 43
100 212 167 48
GICL8 14000 2500 65 70 71 75 142 107 282 245 175 264 193 5 35 35 30 0.646 83.3
80 85 90 95 172 132 22 43
100 110 212 167 48
GICL9 18000 2350 70 71 75 142 107 314 270 200 284 208 10 45 45 30 1.036 110
80 85 90 95 172 132 22 43
100 110 120 125 212 167 5 49
GICL10 31500 2150 80 85 90 95 172 132 346 300 220 330 249 5 43 43 30 1.88 157
100 110 120 125 212 167 22 49
130 140 252 202 29 54
GICL11 40000 1880 100 110 120 125 212 167 380 330 260 360 40 6 29 49 40 3.28 217
130 140 150 252 202 54
160 302 242 64
GICL12 56000 1680 120 125 212 167 442 380 290 416 313 6 57 57 40 5.08 305
130 140 150 252 202 29 55
160 170 180 203 242 68
GICL13 80000 1530 140 150 252 202 482 420 320 476 364 7 54 57 40 10.06 419
160 170 180 302 242 32 70
190 200 352 282 80
GICL14 112000 1300 160 170 180 302 242 520 465 360 532 415 8 42 70 40 16.774 594
190 200 220 352 282 32 80
GICL15 160000 1180 190 200 220 352 282 580 510 400 556 429 10 34 80 40 26.55 783
140 250 38 -
GICL16 250000 1000 200 220 352 282 680 595 465 640 501 10 58 80 50 52.22 1131
240 250 260 410 330 38 -
280 470 380 38
GICL17 280000 980 220 352 282 720 645 495 672 512 10 74 80 50 69 1305
240 250 260 410 330 39 -
280 330 470 380
GICL18 355000 900 240 250 260 410 330 775 675 520 702 524 10 46 - 50 96.19 1626
280 300 320 470 380 41
GICL19 450000 830 260 410 330 815 715 560 744 560 10 57 - 50 115.6 1773
280 300 320 470 380 41
340 550 450
GICL20 500000 790 280 300 320 470 380 855 755 585 786 595 13 44 - 50 167.41 2263
340 360 550 450
GICL21 630000 750 300 320 470 380 915 795 620 808 611 13 59 - 50 215.7 2593
340 360 380 550 450 44
